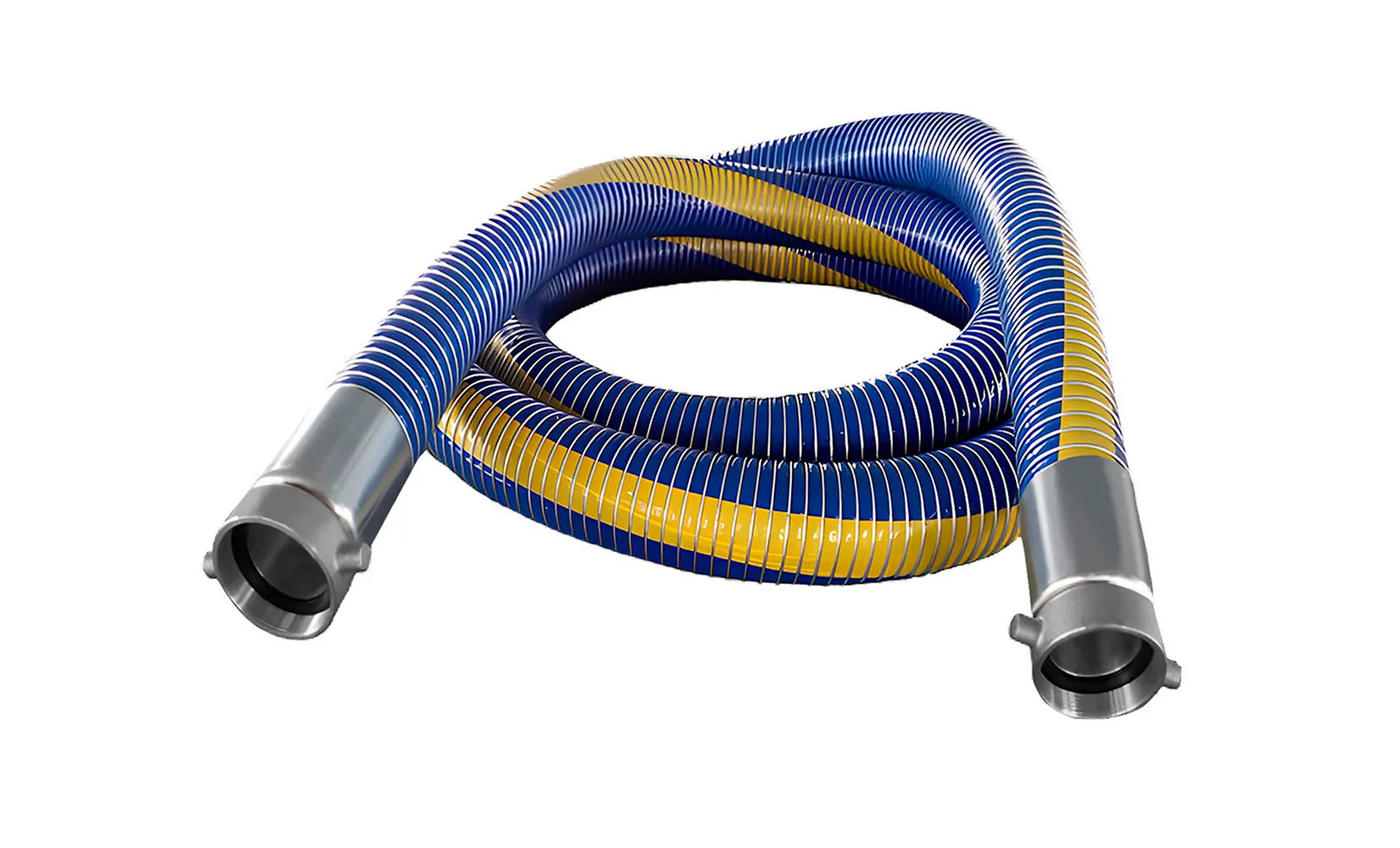

UNIVIS FUEL TANK S&D GGE EN 13765
UNIVIS FUEL TANK S&D GGE EN 13765
Температура эксплуатации
от -30°С до +100°С
Максимальная длина
30 м
Коэффициент запаса прочности
4:1
UNIVIS FUEL TANK S&D GGE — это композитный напорно-всасывающий рукав, соответствующий требованиям стандарта EN 13765. Он предназначен для безопасной подачи и откачки различных видов топлива, синтетических масел и других смазочных материалов, а также для отвода паров нефтепродуктов. Рукав обеспечивает надежную работу в сложных условиях и подходит как для стационарных систем хранения, так и для использования в автоцистернах и железнодорожных вагонах.
Конструкция рукава включает в себя внутреннюю и внешнюю оцинкованную стальную спираль, что гарантирует высокую прочность и устойчивость к воздействию агрессивных сред. Внутренняя облицовка выполнена из полипропилена (Е), а наружное покрытие — из полиэстера PVC, доступного в синем или черном цвете. Такая композиция материалов обеспечивает долговечность и стабильность эксплуатационных характеристик
Рукав изготавливается в четырех типах, каждый из которых подходит для конкретных условий применения (подробнее в таблице ниже). Для удобного подключения и монтажа к системе предусмотрена разнообразная присоединительная арматура:
- Поворотный фланец по стандарту DIN EN 1092;
- Фиксированный фланец по стандарту DIN EN 1092;
- Штуцер под внешнюю резьбу BSP, совместимый с быстроразъемными соединениями КАМЛОК и TankWagen.
По рабочей температуре рукава делятся на четыре типа:
| Тип | Давление, bar | Вакуум, bar | Рабочая температура |
| 1 | 4 | 0,5 | от -20°C до +60°C |
| 2 | 10 | 0,9 | от -30°C до +100°C |
| 3 | 14 | 0,9 | от -30°C до +100°C |
| 4 | 14 | 0,9 | от -30°C до +150°C |
Пример условного обозначения:
UNIVIS FUEL TANK S&D GGE 2” EN 13765 Type 2 W.P.10 bar
UNIVIS FUEL TANK – торговая марка и название рукава;
S&D – напорно-всасывающий;
GGE – тип внутренней и наружной спиралей и уплотнительного материала (пленки);
2” – внутренний диаметр 2 дюйма (50 мм);
Type 2 – тип рукава в соответствии с рабочим давлением и температурой;
W.P.10 bar – максимальное рабочее давление 10 Атм.
Основные размеры:
| Артикул | Внутренний диаметр | Вес,кг/м.п. | Минимальный радиус изгиба, мм | |
| inches | mm | |||
| FUEL TANK-GGЕ-1”-10-100 Type 2 | 1 | 28 | 0,95 |
125 |
| FUEL TANK-GGЕ-1,5”-10-100 Type 2 | 1,5 | 40 | 1,7 | 150 |
| FUEL TANK-GGЕ-2”-10-100 Type 2 | 2 | 50 | 1,8 | 200 |
| FUEL TANK-GGЕ-2,5”-10-100 Type 2 | 2,5 | 65 | 2,9 | 250 |
| FUEL TANK-GGЕ-3”-10-100 Type 2 | 3 | 80 | 3,5 | 300 |
| FUEL TANK-GGЕ-4”-10-100 Type 2 | 4 | 100 | 5,5 | 400 |
